部署前必读

最后更新时间：2020-06-30 16:34:50

#### 一、简介

裸金属相关功能是由机房控制器、物理机控制器、IPMI控制器和noVNC控制器组成基础的自动化支持。

机房控制器：提供交换机网络的自动化支持，交换机出口聚合层需要预先设置网络。

物理机控制器：提供存储镜像、执行自动化重装、破解密码和救援系统的功能。

IPMI控制器：提供开、关机、重启和获取IPMI 信息的功能。

noNVC控制: 提供web端直接访问Java KVM控制台的功能。

#### 二、部署方式

所有控制器都提供一键安装脚本自行部署，部署后按照**指引**在平台的**控制器管理**设置对应的控制器

控制器管理位置在： **首页/生产/资源管理/控制器管理**

平台的**可用区管理**功能相当于机房的概念，需在可用区选择该可用区使用的控制器

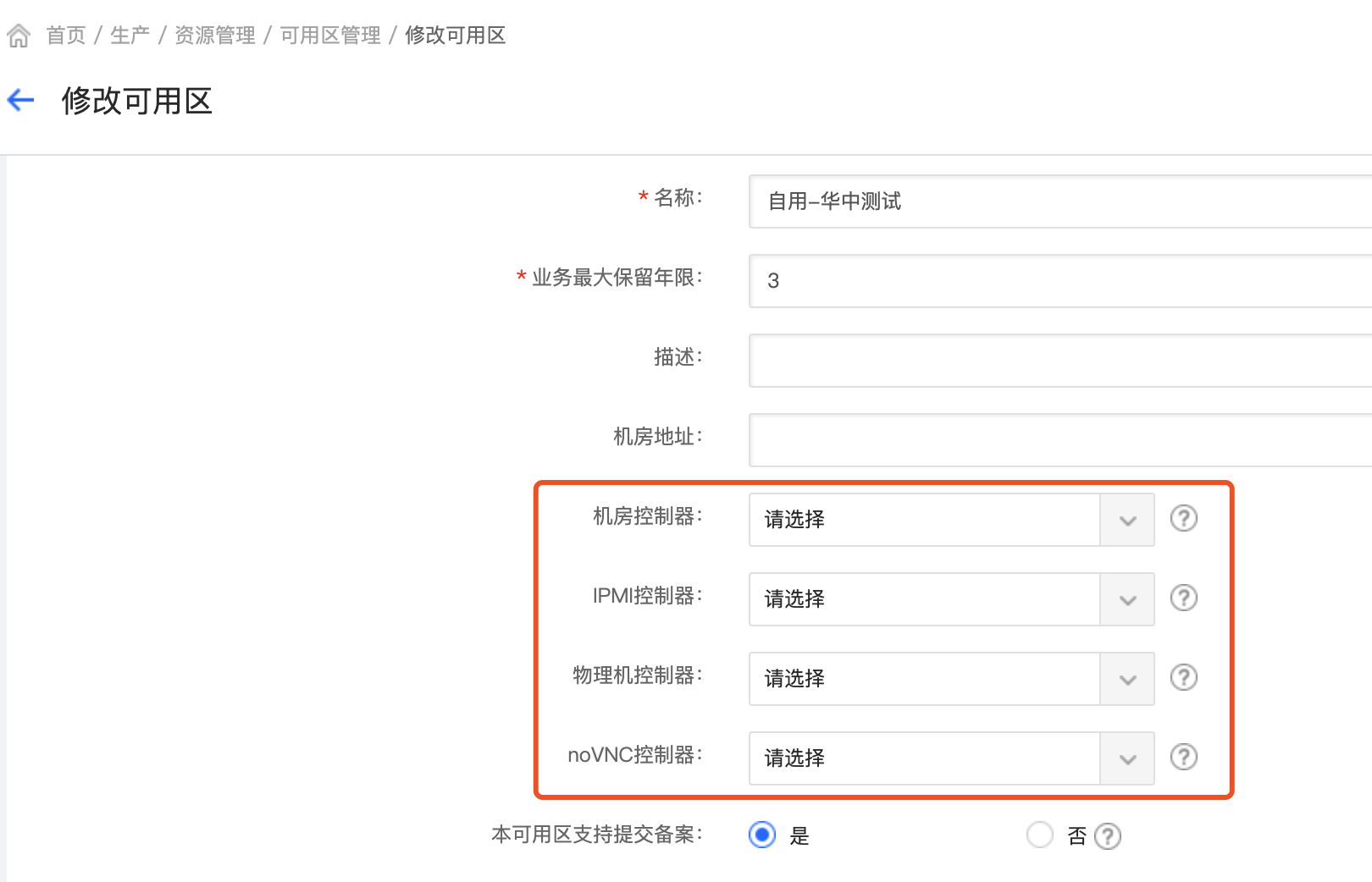

可用区管理位置在： **首页/生产/资源管理/可用区管理** 如下图

![](https://upload.apayun.com/2020/05/5eb7a28ec11ce.png?token=lLMg8V9HYtyilwvLWD9HrA&expires=1714147161)

每个可用区（机房）都需要按需配置以上4个控制器

#### 三、部署方案

方案一：简单网络方案

说明：用于整个机房有明确的网络布局，**不依赖网络自动化**。裸金属网络中只有一个或多个VLAN ，若PXE和服务器不在同一个网络时，需要设置DHCP中继。

控制器：IPMI控制器，物理机控制器，可选noVNC控制器。
![](https://upload.apayun.com/2020/05/5eb7a8f71f29d.jpg?token=yZ_nhi4CzshMZrPJG9rTqw&expires=1714147161)
方案二：复杂网络方案

说明：用于网络自动化，带宽控制、端口开关、子网IP配置和多VLAN等，**交换机需要支持自动化**。[若交换机未适配，请提交适配](https://www.apayun.com/doc/497.html)

控制器：机房控制器，IPMI控制器，物理机控制器，可选noVNC控制器
![](https://upload.apayun.com/2020/05/5eb7a9080d049.jpg?token=IYNqpgmNobeLVeFiBLO9rw&expires=1714147161)

#### 四、服务器硬件要求

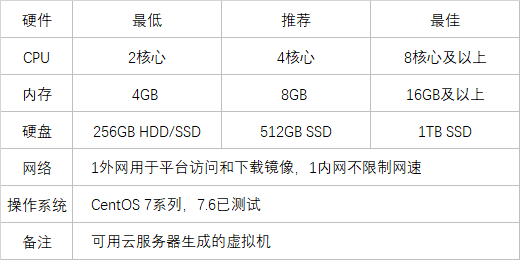

PXE控制器

![](https://upload.apayun.com/2020/05/5eb7a976103cc.png?token=gYm82IHcNSQCRsp39OWgAw&expires=1714147161)

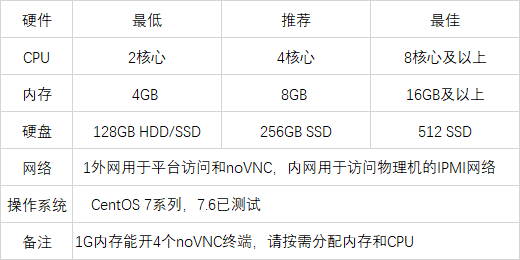

IPMI和noVNC控制器

![](https://upload.apayun.com/2020/05/5eb7a980b6dfb.png?token=f9gFMJezH97pAYsHmbavqA&expires=1714147161)

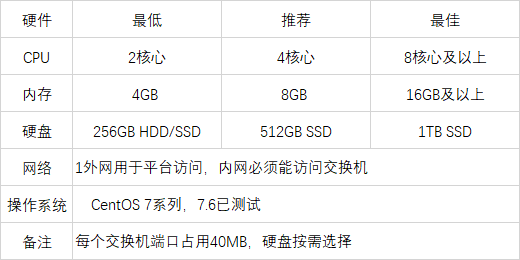

机房控制器

![](https://upload.apayun.com/2020/05/5eb7a999834f2.png?token=9o3PbyTOQlCDK6Z-JUnVHg&expires=1714147161)

注意：资源紧张可把机房控制器、IPMI和noVNC控制器部署为一台服务器。

注意：以上硬盘大小分配到【/根目录】即可

#### 五、注意事项

1、PXE网络：确保PXE网络内无其他**DHCP服务器**。

2、IPMI网络：被管理的服务器必须具备IPMI功能， 并且能被**IPMI控制器**访问。

3、机房控制：交换机必须是三层的管理型交换机，若无法满足请采用**简单网络方案**。
